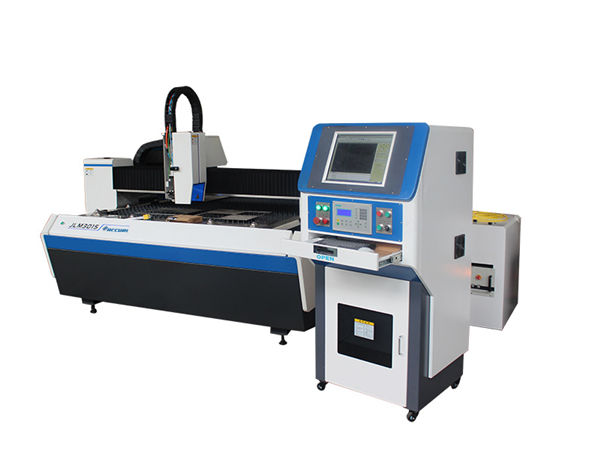

高精度小薄板金屬激光切割機防腐蝕磨損

產品詳情

認證：ISO9001：2008

付款和運送條款：

最小訂單數量：1個單位

價格：談判

包裝細節：木箱

交貨時間：7-15天

供應能力：每月2000個單位

詳細的產品描述

產品名稱：	高精度金屬纖維激光切割機	激光功率：	500瓦特/800瓦特
工作區域：	500 *500毫米	最大移動速度：	60m / min的
定位精度：	±0.01-0.03	電力供應：	3×380V±10％220V±10％
包：	木頭箱子	保證：	1年

精密激光切割機由RISE LASER設計製造。採用領先的激光技術，適用於薄板金屬應用。該機器與大理石和Cypcut激光切割系統相結合。集成式設計，雙龍門直線電機驅動系統，界面友好，長期穩定工作。

*安全結構
*佔用少，適合小作坊。
*易於操作
*領先的切割切割系統，易於使用。
*防腐蝕磨損
*免維護傳動部件，可提供腐蝕性材料切割。
*穩定耐用
*大理石機床，變形小，穩定性高，抗衝擊，高速工作。
*精密切割
*最佳切割來自瑞士RAYTOOLS激光切割頭
*光纖激光器
*採用中國頂級品牌光纖激光器，質量穩定。
*精密運動機制
*雙線性電機驅動系統可提高切割精度和效率。

^組態

^#	^項目	^規格	^牌	^備註
¹	^激光光源	^800W	^市明鑫
²	^直線電機		^Raytools
³	^光柵	^{分辨率0.5μm}	^西班牙
⁴	^司機		^servotronix
⁵	^{Z軸螺絲模組}		^授權
⁶	^{激光切割頭}	^BT230	^Raytools
⁷	^{精密直線導軌}		^HIWIN
⁸	^大理石	^{18001350200}	^山東
⁹	^器官封面	^標準	^Raytools
¹⁰	^加工材料	^標準	^Raytools	^{航空鋁合金}

^參數

^模型		⁵⁰⁵⁰
^工作規模		^{500×500（毫米）}
^{最大。促進}		^1.2克
^X軸	^{最大。移動速度}	^{60m / min的}
	^路線	^500毫米
	^定位精度	^±0.01毫米
	^重複精度	^{±0.004毫米}
^Y軸	^{最大。移動速度}	^{60m / min的}
	^路線	^500毫米
	^定位精度	^±0.01毫米
	^重複精度	^{±0.004毫米}
^Z軸	^路線	^100毫米

^工作條件

¹	^工作溫度	^{-10℃〜45℃}
²	^相對濕度	^{<90％沒有冷凝器}
³	^環境	^{通風良好，無振動}
⁴	^電源	^{3×380V±10％220V±10％}
⁵	^電源頻率	^50赫茲

機器提案

4.1機架採用大理石結構和美國數控激光切割系統。通過一體化設計，通過龍門銑床加工，使機芯運動準確。線性電機驅動系統，界面友好，長期穩定工作。
採用THK日本精密直線導軌，精度高，磨損小，易於組裝或更換。

4. 2激光切割頭
BT230（Raytools，瑞士品牌）激光切割頭，帶自動對焦系統。它可以防止材料浪費變形切割。保護玻璃可以保持和保護切割頭內部重要光學部件的低成本。自動對焦系統適用於非平板金屬板加工。結合高品質激光器，BT230可廣泛應用於陶瓷，醫療，半導體和其他行業。

^瞄準	^100毫米
^焦點	^125毫米
^光學孔徑	^25毫米
^{nozzel（單曲）}	^{：0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 /4.0毫米}
^鏡片材料	^石英
^光纖插頭	^QBH
^輔助壓力	^{最大。 20bar的}
^重量	^〜1.5公斤

4. 3控制系統

採用專業的PC工業電腦操作，圖形界面，操作簡便，專業的切割控制軟件可以自由設計各種圖形和文字，實時處理，支持CAD，CorelDraw等專業繪圖軟件。
。高品質的工業計算機控制操作
。高效，易操作的數控切割系統
。 Z軸自動跟踪功能
數控切割控制系統
數控切割控制系統是採用高性能控制卡，基於Windows XP Professional開發，與CNC控制系統完全對接，因此，機器與激光源之間的實時控制和軟件升級更加方便快捷。

控制系統的主要特點

運行穩定，抗干擾能力強
快速移動，平穩啟動和停止
切割效果好，切割速度快
增強了大數據處理的能力
輸出控制：支持統一實體輸出模式，支持任意位置開始切割，結合NC和圖形兩種輸出模式，可以在停止參數後進行修改。

軟件

l提供英文版本
l保存處理文件為requsted
l工作運動和切割狀態顯示
l可以支持DXF，國際G代碼NC文件。
l自動切割計算
l根據加工需要，支持改變切割起始位置和加工方向，同時系統動態調整引導或引出線位置。
導入文件或手動調整時優化工作時間。
可以從組導入和應用部分數據
自動嵌套軟件CAM
高響應，高采樣率，高傳輸速率，保證伺服系統的穩定性，通過系統，一鍵可以校準傳感器的工作。
EtherCAT BUS數控系統（AheadTechs）可以支持靈活控制，實現更多組合接口。支持各種軸間距補償模式，確保加工精度。
處理零件統計和生產數量的管理。

^{理論切割參數}

^{功率（W）}	^材料	^{厚度（mm）}	^{切割速度（m / min）}	^加油站
⁸⁰⁰	^不銹鋼	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^碳素鋼	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
