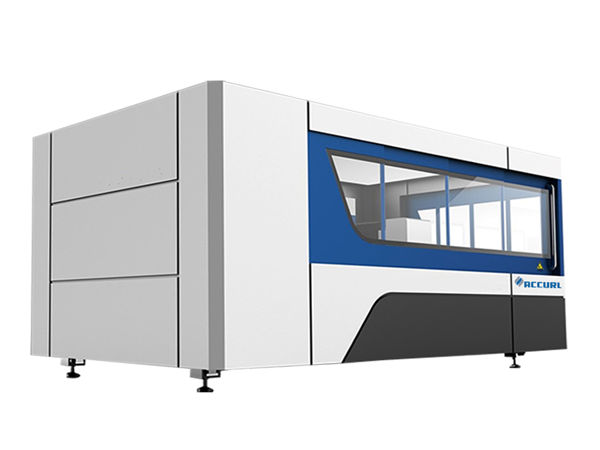

用於汽車製造的光纖激光鈑金切割機3軸

用於汽車製造的光纖激光鈑金切割機3軸

產品詳情


認證:CE
付款和運送條款:
最小訂單數量:1套
價錢可以談
包裝細節:1 * 40GP容器
交貨時間:30天
付款方式:L / C,D / A,T / T,D / P,Western Union

詳細的產品描述


應用::全金屬材料切割厚度:SS高達12毫米,MS高達22厘米
激光類型::進口原裝光纖激光器最小寬度:0.1毫米
圖形格式支持::AI,BMP,DST,DWG,DXF,DXP,LAS,PLT最大加速度:1G
重複精度::+/-0.03毫米工作溫度::0℃-45℃
冷卻模式:水冷重量(kg):4600
電壓::AC380V±10%50HZ(60HZ)切割面積:3000x1500mm

主要特點


1)Accurl激光切割機在中國具有最高精度,它可以切割尺寸為半硬幣的小金屬自行車設計,完美切割6mm低碳鋼,一分鐘內可切割120個孔。
2)600℃熱處理,烘箱24小時冷卻,8米龍門銑,精確CO2保護焊接,確保20年使用不變形。
3)採用激光電櫃一體化設計,佔地面積小,節省空間,簡約設計。
4)廢車對稱設計,兩側可以清理廢物;把機器放到romm沒有左右要求;氣動升降裝置,防止物料刮傷。
5)特別適用於切割0.5-6mm碳鋼,0.5-5mm不銹鋼,鍍鋅鋼板,電解鍍鋅鋼板,矽鋼及其他各種薄金屬板.1000W可切割3mm鋁和2mm銅。

規格


激光源介質纖維
切割範圍(L * W)3000毫米×15000毫米
Z軸行程250毫米
最大。定位速度120米/分鐘
X,Y軸最大。加快速度1.0G
冷卻形式水冷
激光波長1070納米


激光源的輸出功率



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(可選的)

閔。削減差距≤0.1毫米
X,Y和Z軸的定位精度±0.03毫米
X,Y和Z軸的重複定位精度±0.01毫米
切割材料的厚度(根據材料)0.2 - 25毫米
司機模型進口伺服電機
電力需求380V,50 / 60Hz
工作溫度0-45℃
連續工作時間24小時
機器重量大約8600公斤
電源總保護等級IP54

切割厚度參考表


激光功率最大切割厚度
碳鋼(mm)不銹鋼(mm)鋁(mm)黃銅

(毫米)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
以上參數僅供參考

應用行業


航空航天技術,火箭,飛機,機器人,電梯,輪船和汽車製造以及金屬板,廣告,廚具,鑽頭工具,五金等金屬零件加工業。

詳細圖片




名稱:機身及配件a.600℃熱處理,烘箱24小時冷卻,精確CO2保護焊接,確保使用20年不變形。
b.Synchronous X / Y / Z軸:Z軸可以運行150mm,適合切割多種金屬板。
c。高質量保證了其耐用性和易維護性。
名稱:交流伺服電機和驅動器採用進口伺服電機(Y軸由兩個伺服電機驅動)和精密行星減速機,確保穩定,精確,可靠的驅動。
名稱:精密直線導軌先進的切割系統,激光功率和伺服機芯完美契合,採用進口高精度齒輪和齒條傳動系統,可更換雙工作台,確保更高的加工速度和精度。
名稱:切割頭

非接觸式切割頭具有自動高度跟踪和防撞功能,在相同的輸出功率下,大大提高了切割速度,平滑度和切割精度。總之,可以提高切割效率。

名稱:激光源速度快,切割線精度高,切割邊緣光滑

切割樣品


訓練


售後服務,從培訓到機器安裝(3種方式):
1.用於安裝,操作,維護和故障排除的培訓視頻和用戶手冊,以及通過電子郵件,傳真,電話/ whatsapp / skype //等提供的技術指南安裝,使用或調整的一些問題。
2.您公司可以安排技術人員來我廠學習設備和操作要領的基本知識,培訓時間約為3-5天,培訓內容如下:
a)通用繪圖軟件培訓;
b)機器開關培訓程序;
c)控制面板和軟件參數的重要性,參數範圍的設置
d)機器的基本清潔和維護;
e)通用硬件故障排除;
f)操作注意事項。
3.門到門指導培訓服務。簽證,差旅費和住宿費用由客戶承擔。在培訓期間,最好為我們的兩位工程師安排翻譯。培訓時間:3-5天。

保證


a).1年用於金屬纖維激光切割機的整機。(人為損壞是協商的。)。
b)。激光源2年保修
c)。終身維護和備件供應
d)對操作人員進行免費培訓。 (工程師可以出國談判。)

包裝和運輸


1.我們的木箱經過熏蒸處理。不需要木材檢查,節省運輸時間。
2.機器的所有備件均採用柔軟材料覆蓋,主要採用珍珠棉。
避免在交付過程中可能發生的所有損壞。然後我們將塑料包裹得很緊,確保覆蓋的軟質材料完好無損,同時避免防水和防銹。
3.最外面是帶固定模板的木箱。
4.木箱底部有堅固的鐵製千斤頂,便於搬運和運輸。
