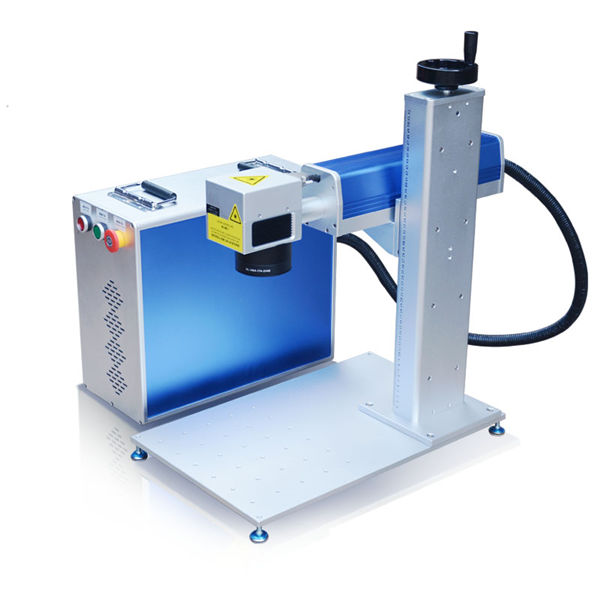

光纖激光雕刻機10米機身設計

產品詳情

認證：CE
付款和運送條款：
最小訂單數量：1套
價錢可以談
包裝細節：1 * 40GP容器
交貨時間：30天
付款方式：L / C，D / A，T / T，D / P，Western Union

詳細的產品描述

應用：	全金屬材料	切割厚度：	高達1毫米SS
激光類型：	進口原裝光纖激光器	最大切割厚度：	20毫米/ CS; 10毫米/ SS
最小寬度：	0.1毫米	控制軟件：	Cypcut
圖形格式支持：	AI，BMP，DST，DWG，DXF，DXP，LAS，PLT	品牌：
重複精度：	+/-0.03毫米	工作溫度：	0℃-45℃
冷卻模式：	水冷	激光光源：	IPG / nLight公司/ Raycus /最大
電壓：	AC380V±10％50HZ（60HZ）	切割面積：	3000x1500mm

應用

適用於厚度為0.2至14mm的標準不銹鋼帶

產品

切圓圈100-800mm

項目移民

碼	項目
1	廢料處理系統
2	機械臂
3	激光切割機
4	中央電控櫃
5	冷卻系統
6	餵料機

激光機規格

激光源介質	纖維
切割範圍（L * W）	10000毫米×15000毫米
Z軸行程	250毫米
最大。定位速度	120米/分鐘
X，Y軸最大。加快速度	1.0G
冷卻形式	水冷
激光波長	1070納米
激光源的輸出功率	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W （可選的）
閔。削減差距	≤0.1毫米
X，Y和Z軸的定位精度	±0.03毫米
X，Y和Z軸的重複定位精度	±0.01毫米
切割材料的厚度（根據材料）	0.2 - 25毫米
司機模型	進口伺服電機
電力需求	380V，50 / 60Hz
工作溫度	0-45℃
連續工作時間	24小時
機器重量	大約12000公斤
電源總保護等級	IP54

激光切割機參數

車床採用整體焊接結構，經過應力消除退火後進行粗加工，金屬精加工二次振動時效處理，更好地解決了焊接應力，大大提高了機床的穩定性.X，Y， Z軸採用日本伺服電機，配備高精度磨齒減速機和剛性齒條，高精度直線導軌，高效傳動機構，有效保證傳動精度;機床配有自動潤滑裝置，切割區域有除塵功能裝置，廢車底部切割區域，機械切割運動，保持弧度不良的灌裝操作，一次切割行程後不需要返回原點，從而節省了大量的時間，切割速度大大提高。通過計算，可以提高15％以上的切削效率。

移動式切割床的運動控制採用伺服電機驅動的鏈條，床面由銅鋁缸蓋組成，銅蓋可有效減少刮板，降低更換成本。

收集，開卷，拉直，送料裝置參數

碼	性能	參數	備註
1	線圈的最大負載重量	10T（最大）
2	線圈寬度	200毫米〜1300毫米
3	線圈厚度	0.3毫米〜1.5毫米
4	材料卷內徑	Ø460-530mm
5	材料卷外徑	Ø1300mm（最大值）
6	生產線速度	為20m /分鐘
7	加載模式	裝車
8	張緊方法	液壓膨脹
9	制動方法	氣動盤式製動器
10	餵養控制	電感應
11	解開	頻率控制
12	載體;材料與coffret	自動
13	按壓裝置	自動
14	平輥	上升11下來12
15	捏輥	1套
16	給料機	夾送輥
17	饋線驅動程序	伺服電機

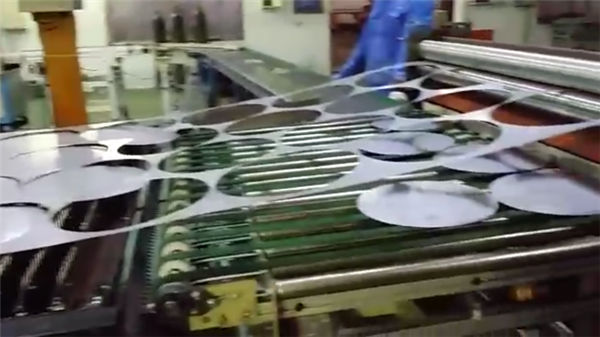

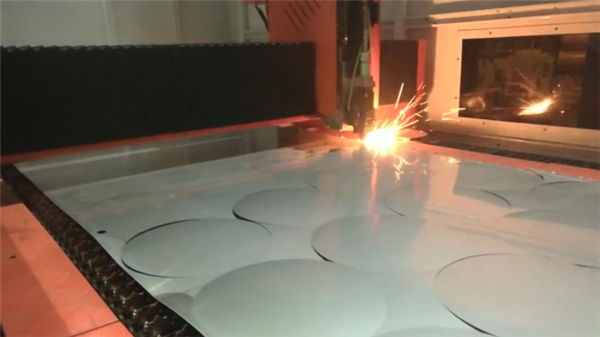

切割樣品:(附圖片僅供參考，詳情請與我們聯繫）

切割樣品

售前服務

1.免費樣品切割，
對於免費樣品切割/測試，請將您的CAD文件發送給我們，我們將在此處切割並製作視頻以向您顯示切割，或者向您發送樣品以檢查切割質量。
2.定制機器設計
根據客戶的應用，我們可以根據客戶的方便性和高生產效率對我們的機器進行相應的修改。

售後服務

A.機器將提供英文培訓視頻和用戶手冊，用於安裝，操作，維護和故障排除，並通過電子郵件，傳真，電話，Skype等方式提供技術指導。
B.我們為客戶現場提供技術人員進行安裝和培訓，客戶應承擔簽證，機票，當地生活費用。
C.客戶可以到我們工廠接受培訓。我們將提供安裝，操作，機器故障排除和維護方面的培訓。
在我們的研討會培訓期間，我們提供7天的免費培訓和生活費用，限制2人。
